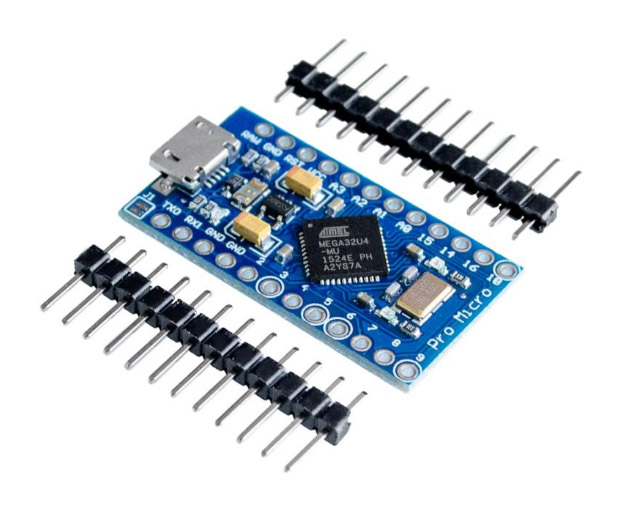

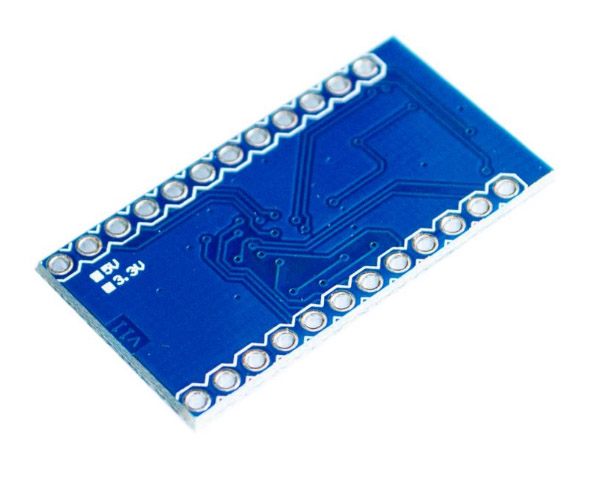

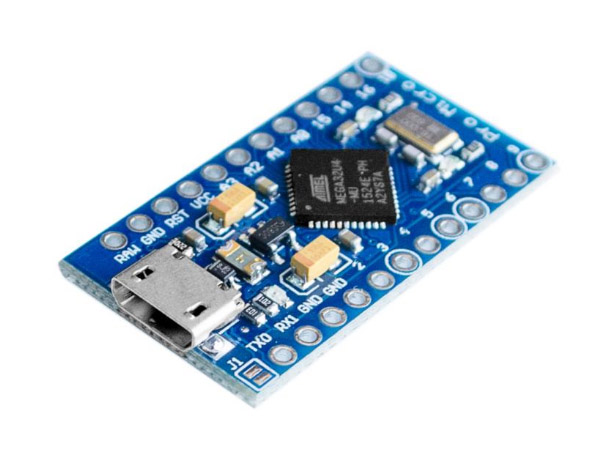

Контроллер Arduino Pro Micro

Микроконтроллер Arduino Micro – плата микроконтроллера на базе ATmega32u4 (техническое описание), разработанный совместно (in conjunction) с Adafruit. Плата имеет 20 цифровых вход/выходов (из них 7 могут использоваться в качестве выходов ШИМ и 12 - как аналоговые входы), кварцевый генератор частотой 16 МГц, гнездо микро-USB, разъем ICSP и кнопку reset. На ней есть все, что необходимо для работы с микроконтроллером. Чтобы запустить Arduino Micro, просто подключите его к компьютеру с помощью кабеля микро-USB. Форм-фактор контроллера позволяет легко разместить его на макетной плате.   Micro схож с Arduino Leonardo тем, что ATmega32u4 имеет встроенную поддержку USB-соединения, благодаря чему не требуется вспомогательный процессор. Входы/выходы Каждый из 12 цифровых выводов на Arduino Pro Micro может использоваться как вход или выход. Входы/выходы работают на 5 вольтах. Каждый контакт может обеспечить ток не более 40мА и имеет внутренний подтягивающий резистор (по умолчанию отключен) 20-50 ком. Кроме того, некоторые выводы имеют специальные функции: Аппаратный последовательный порт UART: 0(RX) и 1(TX); Внешнее прерывание: 2 и 3. Эти выводы могут быть сконфигурированы для запуска прерываний по низкому уровню, по переднему или заднему фронту, по изменению уровня сигнала; ШИМ: 3, 5, 6, 9 и 10. Обеспечивают 8-битный ШИМ-выход; Интерфейс SPI: 16 (MOSI), 14 (MISO), 15 (SCLK); Встроенный светодиод LED: 13; Интерфейс I2C: 2 (SDA) и 3 (SCL). Arduino Nano имеет 4 аналоговых входов, каждый из которых реализует 10-и битный аналого-цифровой преобразователь АЦП. По умолчанию они измеряют значение напряжения от 0 до 5 вольт. Программирование Модуль может быть запрограммирован с помощью среды разработки IDE Arduino. Используемый в модуле ATmega32U4 поставляется с запрограммированным bootloader-ом, который позволяет загружать новый код без использования дополнительного внешнего программатора. Программирование осуществляется с использованием оригинального протокола STK500.
