Модуль релейный XH-M609

¥ 14 (280 ₽)

0 bought

Product Information

UPC	rel-251
Product Type	Модуль релейный
Price (excl. tax)	¥ 14
Availability	In stock (1000 available)
Рабочее_напряжение	DC 7 ~ 80 В
Вес	0.08
Страна_производитель	Китай
Габаритные размеры	57 * 42 * 19 мм
Number of reviews	0

Product Description

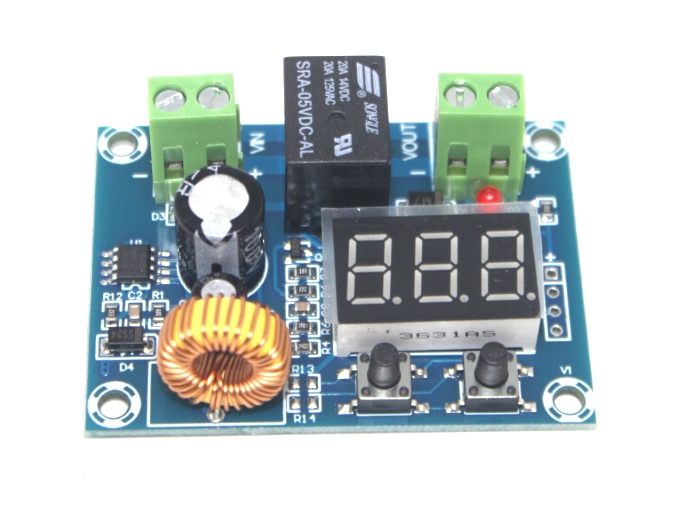

Этот модуль защиты от разрядки аккумулятора XH-M609 представляет собой модуль управления модулем питания / зарядным устройством, с входным напряжением: DC 7 ~ 80 В, микросхемой обработки ST, стабильной производительностью, высокой степенью интеграции и долговечностью. Функция автоматического отключения питания и защита от разряда могут продлить срок службы батареи. Подходит для разрядки защиты всех видов батарей.

Характеристики:

1.ST чип обработки, стабильная производительность, высокая интеграция и долговечность.
2. В европейских терминалах европейского дизайна используются экологически чистые материалы. Верхний и нижний прикус более твердый и обладает хорошими силовыми характеристиками.
Цифровая трубка 3.Highlight, цифровая трубка highlight 3-значный, точность отображения 0,1.
4. Автоматическое отключение питания и защита от разряда могут продлить срок службы батареи.

Технические характеристики:

Точность контроля: 0,1 В
Потребляемая мощность: <1,5 Вт

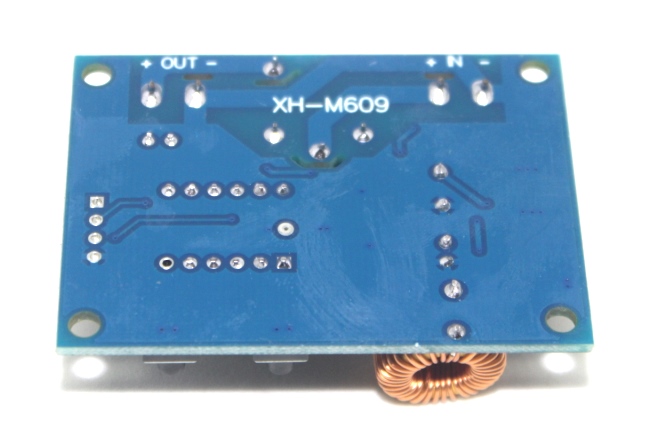

Проводка:

VIN +: аккумулятор +
VIN-: аккумулятор -
VOUT +: положительный результат устройства / системы питания
VOUT-: минус устройства / системы питания

Инструкция по эксплуатации:

Установите и отладьте модуль перед подключением к нагрузке. Наблюдайте за индикатором: вкл. Означает, что есть вход, выкл. Означает, что нет ввода.
Установите Стоп Напряжение:
- Нажмите и удерживайте кнопку «-» в течение пяти секунд, чтобы остановить мигание значения напряжения, затем нажмите кнопку «+/-», чтобы установить значение напряжения остановки.
Начать контроль:
- Нажав кнопку «+» один раз, загорится индикатор и начнется ввод. При повторном нажатии кнопки «+» индикатор выключится, и ввод прекратится.
Обязательный ввод в течение пяти секунд:
- Нажмите и удерживайте кнопку «+» в течение трех секунд, чтобы войти в обязательный режим. Через пять секунд он автоматически перейдет в нормальный режим (напряжение останова в нормальном режиме ниже, чем напряжение аккумулятора, и защищенные линии будут автоматически отключены после пяти секунд обязательного ввода)
- Когда новая батарея первоначально используется, номинальное напряжение близко к фактическому значению. Чтобы определить напряжение останова, пользователь может использовать общий метод расчета напряжения батареи для расчета разумного значения напряжения разряда.
- Когда этот модуль используется на старой батарее, фактическое значение напряжения и значение номинального напряжения сильно различаются. Пользователь должен измерить значение напряжения останова при фактическом использовании.
